PNA 系列

放大器增益、匹配和隔离：S 参数测量

– AM-AM 和 AM-PM 转化：功率扫描， 信号源和接收机校准

– 大功率/脉冲可配置性：可配置的测试 座、大输出功率、信号源和接收机衰 减器、内置脉冲发生器、外部脉冲发 生器控制、内置脉冲调制器

– 频率转换器转换增益/损耗：FOM、 信号源和接收机校准、标量混频器 校准

– 频率转换器转换相位/群时延：FOM、 幅度和相位校准、矢量混频器校准

– LO 驱动/测量：第二个内部信号源、 外部射频源控制、三端口校准和测 量、LO 功率校准

– 混频器拓扑：扫描射频、扫描/固定 LO （固定 IF/扫描 IF）、双变频器、配 有内置 LO 的变频器

 – 精确的信号源输出功率和绝对功率测 量：信号源和接收机校准、功率传感 器失配校正、接收机电平调节

– 谐波失真：FOM、信号源和接收机校 准、较低的信号源谐波、接收机衰减器

– 互调失真（IMD）：FOM、第二个内部 信号源、外部信号源控制、内置信号 合成网络、扫描 IMD

– 噪声系数测量 – Hot-S22 测量：FOM、第二个内置信 号源、内置信号合成网络

– 功率附加效率：直流输入和/或直流电 表控制

– 直流偏置：内部直流偏置源/直流源控 制/内置直流偏置电路

– 有源热参数消除了系统与系统之间的 相关性问题

– 非线性矢量网络分析（NVNA）：波形 分析、X 参数

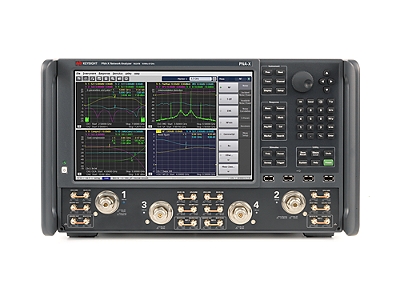

N524xB PNA-X 系列微波网络分析仪

– 10 MHz 至 8.5/13.5/26.5/43.5/50/67 GHz，2 端口或 4 端口 （N5242B/45B/47B 提供 900 Hz 起始频率）

– 两个具有低谐波的内置信号源、合成网络、脉冲发生器/调制器和低噪声接收机

– 内部路径配置开关允许您通过与被测器件的单次连接执行多个测量

– 放大器和转换器应用软件能够简化测试设置、加速测量并改进精度

N522xB PNA 系列微波网络分析仪

– 10 MHz 至 13.5/26.5/43.5/50/67 GHz，2 端口或 4 端口 （N5222B/27B 提供 900 Hz 起始频率）

– 两个内置信号源（仅限 4 端口）和脉冲发生器/调制器

– 非常高的射频性能和精度

– 放大器和转换器应用软件能够简化测试设置、加速测量并改进精度

N523xB PNA-L 系列 经济型微波矢量网络分析仪

– 微波 S 参数测试

– 信号完整性测试

– 材料测量

 – 300 kHz 至 8.5/13.5/20 GHz – 10 MHz 至 43.5/50 GHz
